Fotovoltaické elektrárny

Ohřev vody pomocí fotovoltaiky

V dnešní době již cena fotovoltaických panelů umožňuje využít jejich výkon k ohřevu vody. Výhoda tohoto systému je v tom, že mezi fotovoltaické panely a spirálu není vložen střídač a tím se stává toto řešení cenově zajímavé i v porovnání s dotovanými solárními kolektory.

Nabízíme dva způsoby řešení:

Ohřívač vody LX ACDC - dvouspirálový bojler vyrobený v DZ Dražice připravený pro přímé připojení fotovoltaických panelů.

Topná spirála LXDC - Upravená dražická topná spirála do příruby o průměru 210mm umožňuje připojení fotovoltaických panelů o výkonu od 1 do 6 kWp do nádrží o oběmu 500 až 1000 litrů.

Navynechejte také prezentaci výhod těchto systémů a výsledků měření.






Elektrické ohřívače vody typu LX ACDC
- používají na ohřev vody střídavý (AC) proud z elektrické sítě a stejnosměrný (DC) proud z fotovoltaických panelů, které zabezpečují ekologicky čistou výrobu teplé vody a šetří nemalé finanční prostředky uživatele při úsporách plynu nebo elektrické energie ze sítě.

Pro provozování fotovoltaického ohřevu nepotřebujete souhlas provozovatele distribuční soustavy ani licenci na výrobu elektřiny, neboť se jedná o ostrovní provoz.

Ohřev vody fotovoltaikou

Nabízené elektrické ohřívače se vyrábějí pro slovenskou firmu LOGITEX v DZD Dražice, což zaručuje maximální preciznost a kvalitu dodaného ohřívače. Záruka na smaltovanou nádobu je 5 let.

Umístění fotovoltaických panelů může být kdekoliv kde je maximální sluneční svit, s ideálně jižní orientací a sklonem od 25 do 45 stupňů (větší stupeň sklonu vám zvýší solární zisky během zimy, kdy je slunce nízko nad obzorem).

Jako zdroj DC (=) proudu jsou doporučovány fotovoltaické panely o výkonu 250 Wp, na které je v dodávaných ohřívačích kontruována topná spirála.

Ke každému ohřívači je možné připojit tři výkony fotovoltaického zdroje

• 4 ks panelů s výkonem 250 Wp/1 panel - výkon 1,0 kWp
plocha panelů cca 6,8 m(4 x 1,7 m nebo 2 x 3,4 m).

• 6 ks panelů s výkonem 250 Wp/1 panel – výkon 1,5 kWp
plocha panelů cca 10,2 m(6 x 1,7 m nebo 3 x 3,4 m).

8 ks panelů s výkonem 250 Wp/1 panel – výkon 2,0 kWp
plocha panelů cca 13,6 m(8 x 1,7 m nebo 4 x 3,4 m).


Panely jsou zapojeny do série. Uvedené výkony se nesmí překročit!
Použití panelů s nižším výkonem je možné, avšak nebude dosáhnuto optimálního provozu ohřívače vody.

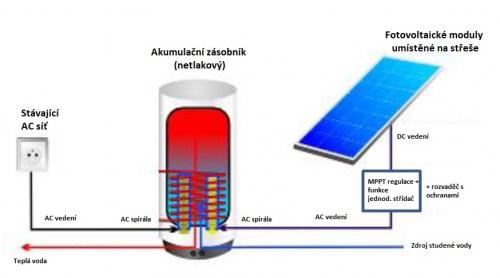

Akumulační ohřívače vody s kombinovaným ohřevem pomocí AC a DC proudu mohou být použity na ohřev vody jen pomocí AC proudu ze sítě nebo jen DC proudu z fotovoltaických panelů anebo současně, při různých kombinacích nastavení teplot pomocí dvou samostatných termostatů. Při použití jen DC proudu je ohřívač vody určený na předehřev vody vzhledem k různé intenzitě slunečního svitu. Takovéto použití je vhodné pro plynový zásobníkový ohřev vody, kde se ohřívač zařazuje mezi zdroj studené vody a plynový kotel. Teplá voda ohřátá fotovoltaickými panely proudí do zásobníku vody v plynovém kotli, čím nedochází k dalšímu ohřevu vody.

Uvedeným způsobem výrazně šetříme náklady na plyn a životní prostředí. Při takovémto použití ohřívače zůstává AC zdroj ohřevu vody v pozici záložního zdroje a při přerušení dodávky plynu může fungovat jako klasický elektrický ohřívač vody.

Každý ohřívač je také vybaven nepřímotopným trubkovým výměníkem, kterým lze vodu dohřát v případě potřeby externím zdrojem (kotel plynový, nebo na tuhá paliva).

Kombinovaný ohřev vody s fotovoltaikou

 Technické specifikace:

Typ
ohřívače
Tepelné ztráty
[kWh/24 hod.]
Objem
[litry]
Hmotnost
[kg]
Rozměry
výška x Ø [mm]
Výkon AC
[kW]
LX ACDC/M+K 100 0,88 100 62 961 x 524 2
LX ACDC/M+K 125 1,09 125 68 1126 x 524 2
LX ACDC/M+K 160 1,39 160 78 1315 x 524 2
LX ACDC/M+K 200 1,40 200 96 1375 x 584 2



POZOR! Fotovoltaické zařízení musí instalovat odborná firma. Nabízíme Vám dodávku elektického ohřívače a fotovoltaických panelů včetně instalace.

Pokud budete mít zájem pouze o dodávku samotného ohřívače, neváhejte nás kontaktovat, rádi Vám ho přivezeme nebo zašleme.



A cena?

LX ACDC/M+K 100 13.306,- Kč bez DPH
LX ACDC/M+K 125 13.636,- Kč bez DPH
LX ACDC/M+K 160 14.050,- Kč bez DPH
LX ACDC/M+K 200 15.902,- Kč bez DPH

Uvedené ceny jsou bez DPH a bez dopravy. Cena je jen za ohřívač. Pro kalkulaci na kompletní dodávku včetně panelů a montáže nás, prosím kontaktujte.

V případě Vašeho zájmu o elektrický ohřívač napájený fotovoltaickými panely nás neváhejte kontaktovat. Rádi Vám předložíme aktuální cenovou nabídku.






LXDC set 1-4 kWp, LXDC set 1-6 kWp

Pro větší objemy akumulačních nádob je ideální využití modifikované dražické topné spirály, která obsahuje tři (1-6 kWp) nebo dvě (1-4 kWp) nezávislé DC spirály.

stejnosměrná spirála

Spirálu dodáváme a doporučujeme instalovat do akumulačních nádrží DZ Dražice a to do typů NAD a NADO v objemech 500, 750 a 1000 litrů. Lze pochopitelně použít i jiné akumulační nádoby s průměrem příruby 210 mm, případně větším za použití redukce.

Set obsahuje spirálu, kopletní kabelové propojení mezi spirálou a řídící jednotkou, rozvaděč (řídící jednotku), který odpojuje dodávku stejnosměrného proudu a může ji po nahřátí akumulační nádoby přepnout na další využití (druhá nádoba, střídač,...)

Každá ze spirál v topné jednotce je naprosto nezávislá a na každou lze připojit 4, 6 nebo 8 fotovoltaických panelů o výkonu 250 Wp. Toto lze využít například při instalacích, kde je nutné panely umístit na místa s různým sklonem střechy a orientací vůči jihu.

Velmi vhodné je použití dvouspirálové topné jednotky u domů s orientací střechy na západ a východ. Na každou část střechy lze instalovat potřebný počet fotovoltaických panelů a ty pak nezávisle připojit na vlastní spirálu.

Akumulační nádoba NAD v1 může mít na objednávku až tři příruby umístěné nad sebou. Při použití tří setů topných spirál lze ohřívat vodu výkonem až 18 kWp!

Cena

LX DC set 1-4 kWp 13.170,- Kč bez DPH
LX DC set 1-6 kWp 15.856,- Kč bez DPH

Uvedené ceny jsou bez DPH a bez dopravy. Cena je jen za ohřívač. Pro kalkulaci na kompletní dodávku včetně panelů a montáže nás, prosím kontaktujte.

V případě Vašeho zájmu o elektrický ohřívač napájený fotovoltaickými panely nás neváhejte kontaktovat. Rádi Vám předložíme aktuální cenovou nabídku.






Jaký je rozdíl mezi tímto systémem a solárními kolektory?



Ohřev vody fotovoltaikou Solární termický systém

+ hmotnost panelu 12 kg/m2.
+ snadné propojení panelu a
   ohřívače dvěma vodiči
   (minimální ztráty). Průměr
   solárního kabelu jen 7 mm.
+ nulové provozní náklady.
+ možnost dalšího využití
   vyrobené elektřiny po
   nahřátí vody.
+ ohřívá vody i ve velkých
   mrazech
- nižší účinnost, která je
  kompenzována větší plochou
  panelů.

- hmotnost kolektoru 23 kg/m2.
- propojení kolektoru a
  akumulační nádoby trubkami s
  kapalinou. Nutná izolace pro
  snížení ztrát .
- spotřeba oběhového čerpadla a
  elektronické regulace.
- Po dosažení maximální teploty
  se kapalina v kolektorech vyvaří
  a vzniklý plyn mlže snadněji
  uniknout něteštnostmi.
+ vyšší účinnost, stačí menší
  plocha kolektorů.




Maximální přírůstky teploty pro jednotlivé měsíce roku

Zde můžete názormě vidět maximální přírůstky teploty v jednotlivých měsících roku. Jde o ohřev 100 litrů vody s připojenými 4 fotovoltaickými panely (1 kWp). Z uvedeného grafu vyplývá, že za příznivého počasí, lze přihřát vodu o více jak 20°C i během zimních měsíců.

Ve většině domácností většinou teplota vody v bojleru neklesá pod 25°C, takže i v zimě je možné mít akumulační nádobu nahřátou na více jak 45°C.



Maximální na výšení teploty v létě

Tento graf znázorňuje přírůstky teploty ve stolitrové akumulační nádobě s připojenými čtyřmi fotovoltaickými panely během jednoho dne v červenci 2010.

V průběhu dne se za deset hodin ohřálo 100 litrů vody z původních 15°C na konečných 68°C, což představuje přírůstek teploty o 53°C.

Uvedené hodnoty v obou grafech platí i pro objemu 200 litrů s připojenými osmi fotovoltaickými panely (2 kWp), a analogicky pro větší objemy s odpovídajícím instalovaným výkonem.
V případě, kdy ke 200 litrovému bojleru připojíme jen 4 fotovoltaické panely, budou hodnoty teplot z grafů poloviční.

Optimizér MPPT řady LXDC Power Box a LX ACDC sety jsou zásadně dodávány vždy v kombinaci se závěsnými ohřívači vody LX ACDC/M+K, podle sdělení výrobce.
